Как жгут проводов DB улучшает стабильность соединения и эффективность системы?

2025-10-10

The Жгут проводов DBиграет жизненно важную роль в современных электронных и коммуникационных системах, обеспечивая стабильные, эффективные и организованные соединения между различными компонентами. В этой статье подробно рассматриваетсячтожгут проводов DB - это,почемуэто важно в разных отраслях, икакэто повышает надежность и целостность сигнала. Представляя подробные технические параметры, списки функций и профессиональные таблицы, он помогает читателям понять структуру, функциональность и стандарты производительности жгутов проводов DB. Содержание также отвечает на десять часто задаваемых вопросов, которые часто возникают у клиентов, обеспечивая ясность и техническую прозрачность. Наконец, статья знакомитКомпания Компания Компания Dongguan Signalorigin Precision Connector Co., Ltd., профессионального производителя, специализирующегося на высококачественных решениях DB Wire Harness, и приглашает читателей связаться с компанией для индивидуального обслуживания и технической поддержки.

Оглавление

  1. Что такое жгут проводов DB и почему это важно

  2. Как работает жгут проводов DB и основные технические параметры

  3. Часто задаваемые вопросы: общие вопросы по жгуту проводов DB

  4. О компании Dongguan Signalorigin Precision Connector Co., Ltd. и сводная информация / Контакты

1. Что такое жгут проводов DB и почему это важно

A Жгут проводов DBотносится к узлу проводки, построенному вокруг интерфейса разъема D-sub (или «DB»), объединяющему несколько отдельных проводов, клемм, экрана и защитных рукавов в единый интегрированный жгут, который заканчивается одним или несколькими разъемами DB (например, DB-9, DB-15, DB-25, DB-44, DB-52 и т. д.). Эти жгуты широко используются в средствах передачи данных, приборостроении, промышленных системах управления, авионике и автомобильной диагностике.

Объединяя провода в один жгут и интегрируя их в интерфейс разъема DB, жгут проводов DB обеспечивает целостность сигнала, правильное расположение контактов, постоянное экранирование и упрощенную установку. По сути, это нервная система, связывающая электронику уровня платы или системы с внешними системами через разъемы DB.

ПочемуЖгут проводов DBважно (и спрос растет)?

  • Целостность сигнала и подавление шума: Разъемы DB часто передают чувствительные аналоговые или цифровые сигналы; жгут обеспечивает экранирование, правильное заземление и прокладку кабеля для уменьшения электромагнитных помех (ЭМП).

  • Модульность и масштабируемость: Использование разъемов DB позволяет системам быть модульными — подключать и отключать подсистемы проще, чем при наличии свободных проводов.

  • Надежность и ремонтопригодность: Объединенный жгут легче тестировать, проверять, заменять или ремонтировать, чем множество отдельных проводов.

  • Растущее использование в передовых системах: С распространением контрольно-измерительных приборов, систем сбора данных и управления (например, промышленная автоматизация, диагностика электромобилей, аэрокосмическая промышленность) ремни безопасности DB становятся все более востребованными.

  • Тенденции роста рынка: По прогнозам, к 2035 году рынок автомобильных жгутов достигнет более 125 миллиардов долларов США благодаря внедрению электромобилей и передовой электроники.

  • Снижение сложности и повышение эффективности производства: Оптимизация конструкции жгутов снижает производственные затраты, сокращает время выполнения заказов и снижает частоту ошибок.

2. Как работает жгут проводов DB и основные технические параметры

КакБД Мыэлектронная упряжьРабота?

  1. Выбор и подготовка проволоки– Выберите подходящее сечение проводника, тип изоляции и экранирование в зависимости от сигнала (питание, данные, аналоговый) и условий окружающей среды.

  2. Маршрутизация и объединение– Группируйте провода в логические ответвления, применяйте оплетки, стяжки или экранирующую оплетку.

  3. Интеграция терминации и разъема– Обожмите или припаяйте каждый провод к клемме, вставьте в корпус разъема DB (контакт/гнездо), установите защитный кожух или ограничитель натяжения.

  4. Экранирование и заземление– Подключите экран к корпусу или точке заземления для поддержания характеристик электромагнитных помех.

  5. Тестирование и проверка– Испытания на целостность, сопротивление изоляции, испытания на высокий потенциал (hipot) и испытания на растяжение.

  6. Окончательная сборка и установка– Жгут подключен к интерфейсу DB на обоих концах, обеспечивая путь сигнала от одной системы к другой.

Ключевые технические параметры

Ниже приведена таблица, в которой приведены типичные и специальные характеристики дляЖгуты проводов DB:

Параметр Типичный диапазон/опции Примечания и соображения
Типы разъемов DB9, DB15, DB25, DB44, DB52, гибридная DB + контакты питания Многие системы до сих пор обозначаются как «DB-9», хотя настоящая оболочка — DE-9.
Количество проводников 5 ~ 50+ Зависит от насыщенности сигнала (например, данные + питание + земля)
Сечение провода (AWG или мм²) AWG 28–18 (0,08–1 мм²) Для линий с более высоким током нужны более толстые провода.
Тип изоляции ПВХ, Тефлон (ПТФЭ), ФЭП, СПЭ Выбирайте в зависимости от температуры, химической или огнестойкости.
Экранирование Отдельные экранированные пары, общая оплетка или экран из фольги Критично для производительности EMI/EMC
Длина 0,1–20 м (по индивидуальному заказу) Для более длинных трасс может потребоваться специальный контроль импеданса.
Рабочее напряжение 5 В, 12 В, 24 В, ±15 В, другие более высокие напряжения Изоляция и зазоры должны выдерживать максимальное напряжение.
Рабочая температура от –40 °C до +105 °C (или выше) Зависит от используемых материалов
Материал корпуса разъема Цинковое литье под давлением, никелированный корпус, алюминий Для долговечности и защиты
Циклы спаривания ≥ 500, ≥ 1000 циклов Обеспечивает надежность при многократном подключении/отключении.
Стандарты/соответствие IPC/WHMA-A-620, MIL-STD, RoHS, UL Многие клиенты требуют критериев IPC/WHMA.

Кроме того, вот список функций, которые часто запрашивают клиенты:

  • Отводные ответвления или дополнительные жгуты

  • Провода с цветовой маркировкой и маркированные бирки

  • Формованные соединительные колпачки для снятия натяжения

  • Прочные корпуса, формование или уплотнение для защиты окружающей среды

  • Пользовательские скрутки, экранирование пар или контролируемое сопротивление для дифференциальных пар (например, RS-422, CAN, Ethernet через DB)

Пример спецификации модели

Атрибут Спецификация
Название модели DBH-XYZ123
Разъем А Вилка DB-25, никелевый корпус, ковш для припоя
Разъем Б Гнездо DB-25, ввод кабеля сзади
Количество проводов 25 проводников
Калибр проволоки 24 AWG (0,205 мм²)
Изоляция FEP рассчитан на 200 °C
Экранирование Индивидуальная пара фольги + общая оплетка 85%
Длина 3,0 м (другая длина по индивидуальному заказу)
Диапазон температур от –40 °С до +125 °С
Циклы спаривания ≥ 1000 циклов
Сертификаты IPC/WHMA-A-620 Класс 3, RoHS

Эти спецификации иллюстрируют, какЖгут проводов DBмогут быть настроены в соответствии со строгими потребностями приложений.

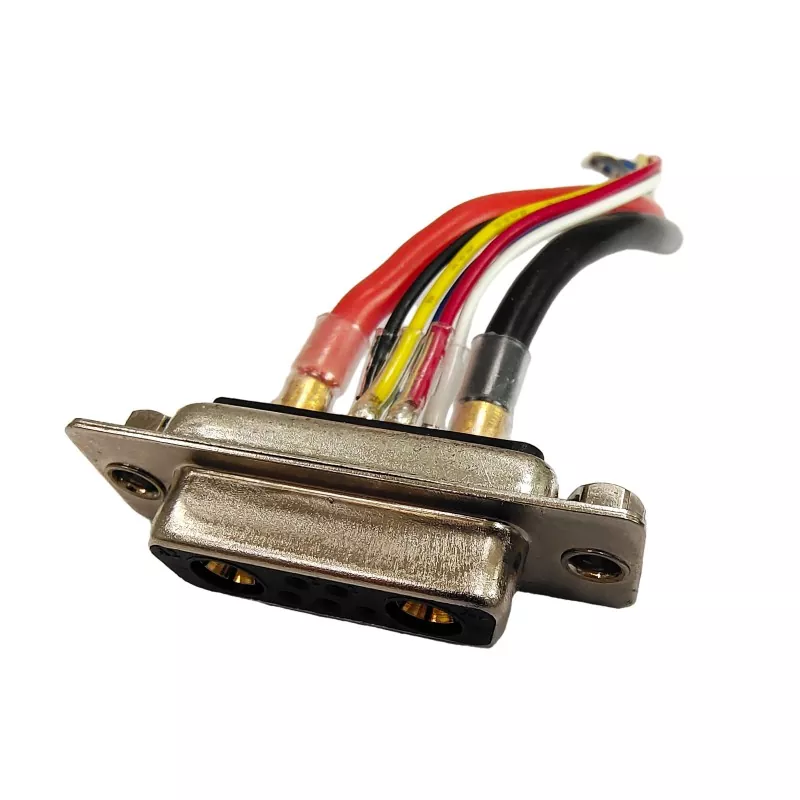

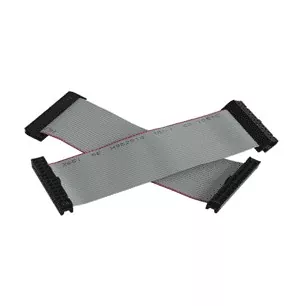

DB Wire Harness

3. Часто задаваемые вопросы: общие вопросы поЖгут проводов DB

Ниже приведен список из примерно десяти распространенных вопросов (в формате вопросов и ответов), которые потенциальные клиенты часто задают о жгутах проводов DB, ​​а также краткие, но четкие подробные ответы.

В1: Что означает «DB» в жгуте проводов DB?
A1: «DB» относится к семейству сверхминиатюрных разъемов D. Буква «B» исторически обозначала конкретный размер корпуса в старой номенклатуре (хотя сегодня многие широко называют DB-9, DB-15 и т. д.). Правильный термин — D-sub, но «DB» широко используется в промышленности.

Вопрос 2: Может ли жгут проводов DB проводить как сигнальные, так и силовые линии?
А2: Да. Вы можете включать линии электропередачи (например, 12 В, 24 В) вместе с сигнальными линиями в один и тот же жгут, при условии, что сечение проводов, изоляция и конструкция перекрестных помех/ЭМП правильно управляются.

Вопрос 3. Как обеспечить целостность экранирования и заземления в DB Harness?
A3: Используйте отдельные парные экраны или фольгу + оплетку, привяжите дренажные отверстия экрана к корпусу разъема или контактам заземления, поддерживайте постоянные точки заземления и избегайте контуров заземления.

Вопрос 4: Какие испытания рекомендуются для жгута проводов DB?
A4: испытание на непрерывность, испытание на сопротивление изоляции, испытание на высокий потенциал (высокого потенциала) и испытание на механическое растяжение. Кроме того, может использоваться функциональная проверка сигнала (например, частота ошибок по битам для линий данных).

Вопрос 5: Могут ли кабели DB поддерживать высокоскоростную передачу данных (например, Ethernet, RS-485)?
А5: Да. Используя витые пары, линии с контролируемым сопротивлением и экранирование, жгуты DB могут поддерживать высокоскоростные протоколы при сохранении целостности сигнала.

Вопрос 6. Какие материалы лучше всего подходят для изоляции в суровых условиях?
A6: FEP, ETFE, PTFE или XLPE идеально подходят для воздействия высоких температур, химикатов или пламени. По прочности они превосходят стандартный ПВХ.

В7: Каково типичное время выполнения заказов на жгуты проводов DB?
О7: Время выполнения заказа зависит от сложности, количества и требований к тестированию, но часто составляет от 4 до 8 недель. Возможны ускоренные варианты.

Вопрос 8. Как в DB Harness обрабатываются маркировки и цвета проводов?
О8: Мы можем нанести цветовую маркировку проводникам и прикрепить этикетки, термоусадочную маркировку или промаркировать каждый провод на основе документации заказчика, чтобы облегчить установку и обслуживание.

Вопрос 9: Соответствуют ли стандартные жгуты проводов DB RoHS/IPC?
A9: Да, стандартные ремни могут быть изготовлены в соответствии с RoHS и IPC/WHMA-A-620 (класс 2 или класс 3 в зависимости от применения).

Вопрос 10. Какова максимальная длина, при которой ремень безопасности DB остается надежным?
A10: Это зависит от типа сигнала и электрических характеристик, но длина 10–20 метров возможна во многих системах управления или контрольно-измерительных приборах. Для очень длинных трасс необходимо тщательно рассчитать импеданс, падение напряжения и целостность сигнала.

Эти часто задаваемые вопросы помогают направлять потенциальных клиентов и улучшать SEO, сопоставляя реальные запросы пользователей.

4. О компании Dongguan Signalorigin Precision Connector Co., Ltd. и сводке

Компания Компания Компания Dongguan Signalorigin Precision Connector Co., Ltd.— ведущий производитель, специализирующийся на прецизионных разъемах, кабельных сборках и нестандартных жгутах проводов. Наш опыт включает в себя проектирование, производство и обеспечение качества жгутов проводов DB. Мы обслуживаем клиентов по всему миру в промышленной автоматизации, аэрокосмической, телекоммуникационной, приборостроительной и автомобильной отраслях.

Мы гордимся:

  • Полные собственные возможности: резка кабеля, зачистка проводов, обжимка, формовка, испытательные лаборатории.

  • Соответствие международным стандартам (IPC/WHMA, ISO, RoHS)

  • Индивидуальная инженерная поддержка и быстрое прототипирование

  • Постоянные инвестиции в системы автоматизации и качества.

Резюме и призыв к действию

Подводя итог, можно сказать, что жгуты проводов DB являются важнейшими компонентами современных сложных электрических систем и систем передачи данных, предлагая модульность, надежность, экранирование и эффективную установку. Понимание того, «что, почему и как» позволяет разработчикам и покупателям систем выбирать подвески, которые действительно соответствуют потребностям в производительности. ВКомпанияКомпания Компания Компания Dongguan Signalorigin Precision Connector Co., Ltd.Мы используем многолетний опыт проектирования и передового опыта производства, чтобы предоставить решения DB Wire Harness, отвечающие вашим самым требовательным спецификациям.

КонтактЕсли вы хотите обсудить требования к жгуту проводов DB или запросить индивидуальное предложение, свяжитесь с нами:связаться с нами.
